Шиберные заслонки

Заслонка аспирационная для регулирования и перекрытия аспирационного воздуха невзрывоопасных воздушных смесей

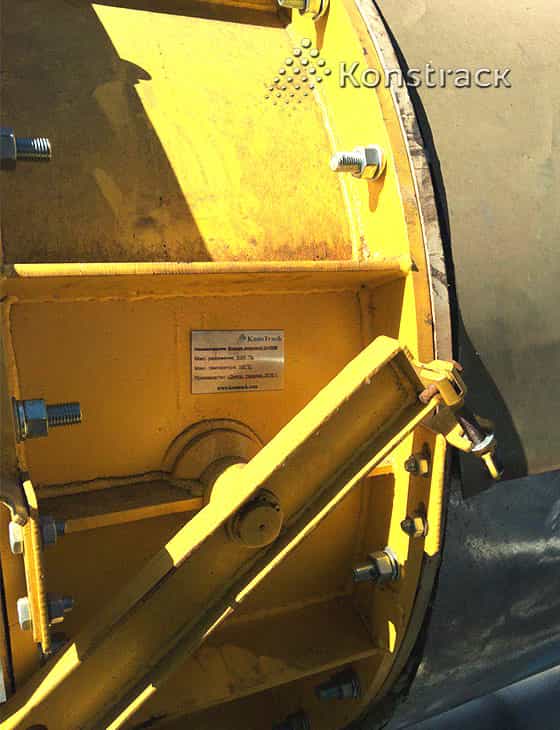

Шиберная заслонка поворотная для аспирационного газохода

Шиберные заслонки

Отсечные клапаны (шиберные заслонки) — важный элемент аспирационных систем. Служат для перекрытия или регулировки пылегазовых потоков, С помощью установки шиберных заслонок на газоходы системы аспирации осуществляется перераспределение пылегазовых потоков, может быть реализована байпасная система и переключение потоков между разными аспирационно-вытяжными установками.

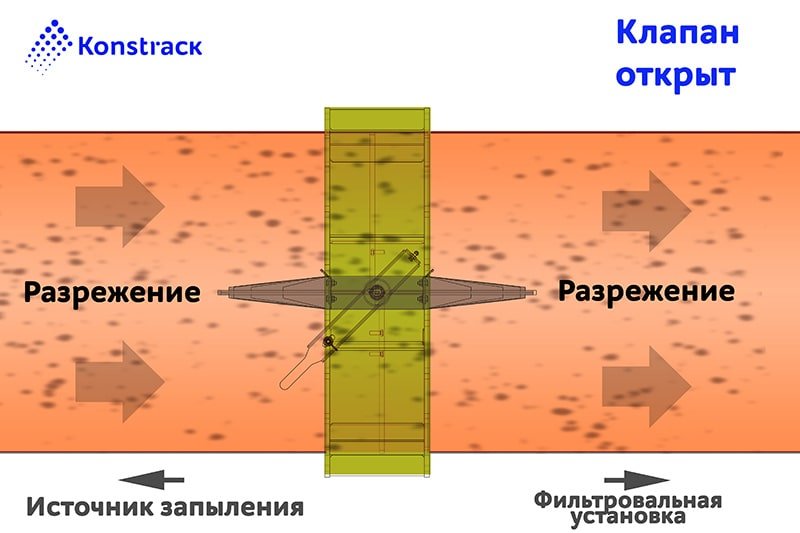

Принцип работы

Шиберные заслонки выполняют функцию запорной арматуры в аспирационных системах. Регулирование или перекрытие пылегазового потока осуществляется за счет поворота диска или створок вручную или с помощью исполнительного механизма (электрического или пневматического).



Шиберные заслонки имеют, как правило, фланцевое исполнение и монтируются непосредственно на газоходы системы аспирации.



Размер заслонок, условный проход и сечение подбирается соответственно к размерам и форме газоходов системы аспирации.









Технические характеристики

Отсечные клапаны предназначены для регулирования и перекрытия аспирационного воздуха невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистой стали обыкновенного качества не выше агрессивности воздуха с температурой до  150 град., не содержит липких и волокнистых веществ, с содержанием твердых частиц пыли в количестве не более 10г/м3. Применяется в системах аспирации с рабочим давлением до 4000Па.



Размеры сечения, мм Число осей, шт. Температура эксплуатации, град. Концентрация твердых частиц в потоке, г/м3 Рабочее давление, Па
290х500 1 150 10 4000
580х500 2 150 10 4000
870х500 3 150 10 4000

Партнеры

Закажите бесплатную консультацию специалиста

    Заполните эту заявку и наш специалист свяжется с вами

    Шиберные заслонки

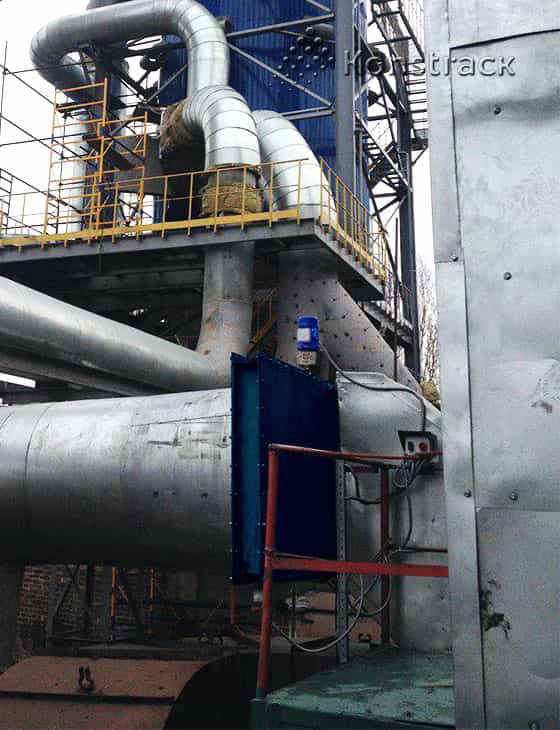

    Шиберные заслонки аспирационных газоходов позволяют регулировать пылегазовые потоки, полностью или частично перекрывать некоторые из них. Шибер устанавливается в системах, где оборудование работает не одновременно.  Выборочное отключение оборудования, которое не задействовано в центральной системе на данный момент, позволяет в значительной степени снизить энергозатраты. Благодаря простому конструктивному исполнению шиберные заслонки активно используются и в промышленных системах пылегазоочистки и аспирации, и в обычных вентиляционных системах.

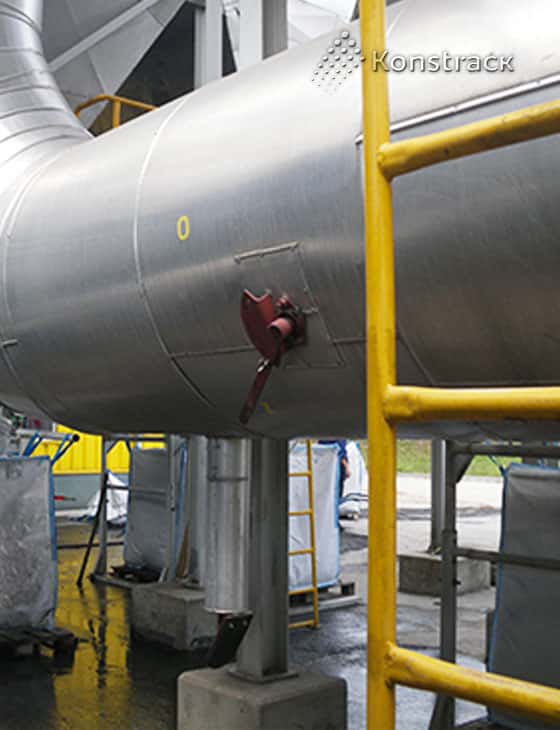

    Шиберы (отсечные клапаны) могут быть установлены в различных местах аспирационной системы, как вертикальных, так и горизонтальных.  Внутри корпуса клапана находятся заслонка и направляющие, с помощью которых и происходит управление его положением.  Перемещая заслонку по направляющим можно добиться полного перекрытия пылегазовых потоков при условии, что они не взрывоопасны.

    По типу конструкции клапаны можно разделить на прямые и косые.  Шиберные заслонки для вентиляции, как правило, имеют прямую конструкцию, тогда как заслонки, применяемые в промышленных аспирационных системах, косые. Расположение под углом 45° относительно воздушного потока позволяет максимально плавно и точно его регулировать.  Размер шибера подбирается по диаметру трубы, в которой его необходимо будет установить.

    Помощь в подборе шиберной заслонки на сайте компании KonsTrack

    Отсечные клапаны – важный и нужный элемент, позволяющий четко контролировать направление воздушных потоков. Компания «KonsTrack» производит шиберные заслонки для аспирационных систем, рабочее давление в которых не превышает значение 4000 Па.  Обращайтесь к нашим менеджерам, если у Вас остались вопросы – они помогут вам с выбором и заказом необходимого оборудования.
