Мигалки

Оборудование для выгрузки пыли и герметизации бункера пылеуловителя

Мигалки

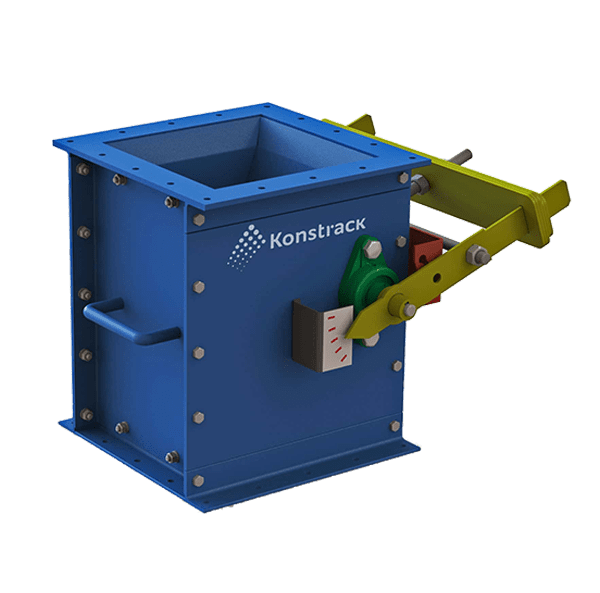

Одинарная или двойная мигалка служит для выгрузки пыли и предотвращению подсосов воздуха в бункер фильтра, работающего под разрежением

Принцип работы

К одному из разновидностей пылевых затворов непрерывного действия, осуществляющих выгрузку пыли из бункеров аспирационных пылеуловителей, относятся мигалки. Периодичность их действия регулируется индивидуально в зависимости от количества улавливаемой пыли, характера и системы транспортирования пыли.

Одинарные мигалки устанавливаются в том случае, если разряжение над ними не превышает 1000 Па. При больших разряжениях рекомендуется последовательная установка двух мигалок (двойная). Уплотняющее действие устройства основано на поддержании в патрубке столба пыли определенной высоты.

Регулировка осуществляется путем подбора необходимой массы груза, обеспечивающего поддержание определенного столба пыли над мигалкой для создания требуемой герметичности и равномерном спуском пыли при минимальном колебании клапана. При отрегулированной работе мигалки пыль/зола непрерывно и почти равномерно высыпается наружу.

Технические характеристики
Особенности работы мигалок

Мигалка осуществляет выгрузку пыли из бункеров пылеуловителей. Принцип работы основан на создании высокой степени герметичности (отсутствия подсосов) путем равномерной выгрузки пыли при минимальном колебании клапана, которое достигается положением и массой груза обеспечивающего поддержание определенного столба пыли над клапаном мигалки.

ТипоразмерПрисоединительный размер фланцев, мм
Маятниковый клапан М150150х150
Маятниковый клапан М200200х200
Маятниковый клапан М250250х250
Маятниковый клапан М300300х300

Партнеры

Закажите бесплатную консультацию специалиста

Заполните эту заявку и наш специалист свяжется с вами

Мигалки

Фильтровальное оборудование, что устанавливается на промышленных производствах, нуждается в периодической выгрузке скопившейся в бункере пыли. Для этих целей конструктив фильтров дополняет затвор типа мигалка.  Это герметичный узел, который устанавливает под фильтром и обеспечивает герметичную выгрузку пыли из бункера.

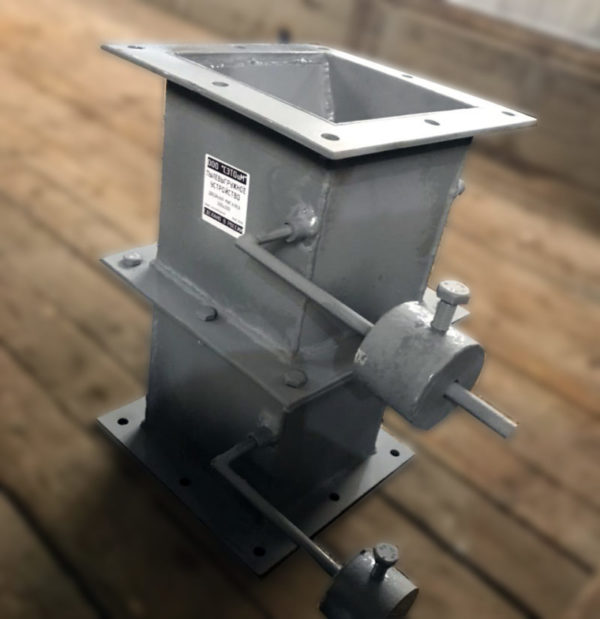

Шлюзовый затвор мигалка выпускается двух типов: одинарная и двойная.  Двойной шлюзовый затвор позволяет производить выгруз пыли и при этом не останавливать работу фильтра.

Мигалки работают по такому принципу: на рычаге затворов размещен специальный противовес. Когда масса скопившейся на затворе пыли и частиц становится больше, чем масса противовеса, мигалка очищается от загрязнений. Как только заслонка освободится от пыли, противовес вернет ее в изначальное положение.

Также вместе с мигалками на устье бункеров зачастую устанавливаются шиберные затворы. Они позволяют поддерживать эффективность работы всей системы в целом, а также гарантируют возможность ремонтных работ и сервисного обслуживания.

Подбором и установкой мигалок должны заниматься профессионалы. При малейших неточностях затвор может потерять чувствительность и, как следствие, перестать выполнять свою основную функцию. Специалисты компании «KonsTrack» проведут точный расчет для установки затвора типа мигалка именно под ваш фильтр.

Помощь в подборе затвора типа мигалка от профессионалов

На сайте компании «KonsTrack» наши клиенты могут заказать различное аспирационное оборудование и дополнительные товары к нему. К таким товарам и относится затвор мигалка цена которой будет зависеть от конструктивных особенностей вашего оборудования. Наши специалисты помогут вам с выбором дополнительного оборудования, а также проведут необходимые расчеты и установят мигалки с учетом всех нагрузок. Для заказа вам необходимо связаться с нашим менеджером. Он с радостью уточнит для вас все детали и ответит на дополнительные вопросы.
